FX27P-60CNC Yüksek Hassasiyetli CNC Silindirik Taşlama Makinesi | SIEMENS 828D Kontrolü | Otomatik Taş Bileme | Ucuz ve Hızlı
FX27P-60CNC Yüksek Hassasiyetli CNC Silindirik Taşlama Makinesi, miller, silindirler ve hassas metal parçaların yüksek hassasiyetli dış çap taşlaması için tasarlanmıştır. Siemens 828D CNC kontrol sistemi, otomatik taş bileme, servo tahrikli X/Z eksenleri ve yüksek rijitliğe sahip makine yapısı ile otomotiv, havacılık, kalıp yapımı ve hassas imalat uygulamaları için mükemmel hassasiyet, stabilite ve verimlilik sunar.
Ürün Açıklaması
OFX27P-60CNC Yüksek HassasiyetliCNC Silindirik Taşlama MakinesiŞaftların, kovanların ve diğer hassas parçaların yüksek hassasiyetli dış silindirik taşlaması için tasarlanmıştır. Aşağıdaki özelliklere sahiptir:Siemens 828D CNC kontrol sistemiMakine, otomatik programlama, servo kontrollü X/Z eksenleri ve otomatik taş bileme özelliği sayesinde mükemmel işleme hassasiyeti, verimlilik ve istikrar sunar.
Şununla inşa edildi:FC25 yüksek kaliteli dökme demirHassas el işçiliğiyle şekillendirilmiş kılavuz rayları ve Almanya, Japonya ve Tayvan'dan temin edilen birinci sınıf bileşenleriyle FX27P-60CNC, uzun hizmet ömrü ve tutarlı taşlama performansı sağlar. Otomotiv, havacılık, kalıp, hassas makine ve genel imalat sektörlerinde yaygın olarak kullanılmaktadır.
Başlıca Özellikler
- Kullanıcı dostu arayüzlü Siemens 828D CNC kontrol sistemi
- Otomatik program oluşturma, tekerlek ayarı ve dengeleme
- Yüksek hassasiyetli hidrostatik taşlama mili
- 0,001 mm besleme çözünürlüğüne sahip X ve Z ekseni servo kontrolü
- Mükemmel rijitlik için FC25 dökme demir makine yapısı.
- Uzun süreli doğruluk için hassas el işçiliğiyle oyulmuş kılavuz raylar.
- THK hassas bilyalı vidalar ve Siemens servo motorlar
- Opsiyonel otomatik ölçüm, hidrolik punta ve yükleme sistemi
Uygulamalar
Öğütmeye uygundur:
- Hassas miller
- Kollar
- Rulman bileşenleri
- Otomotiv parçaları
- Hidrolik bileşenler
- Kalıp ve kalıp parçaları
- Genel hassas silindirik iş parçaları

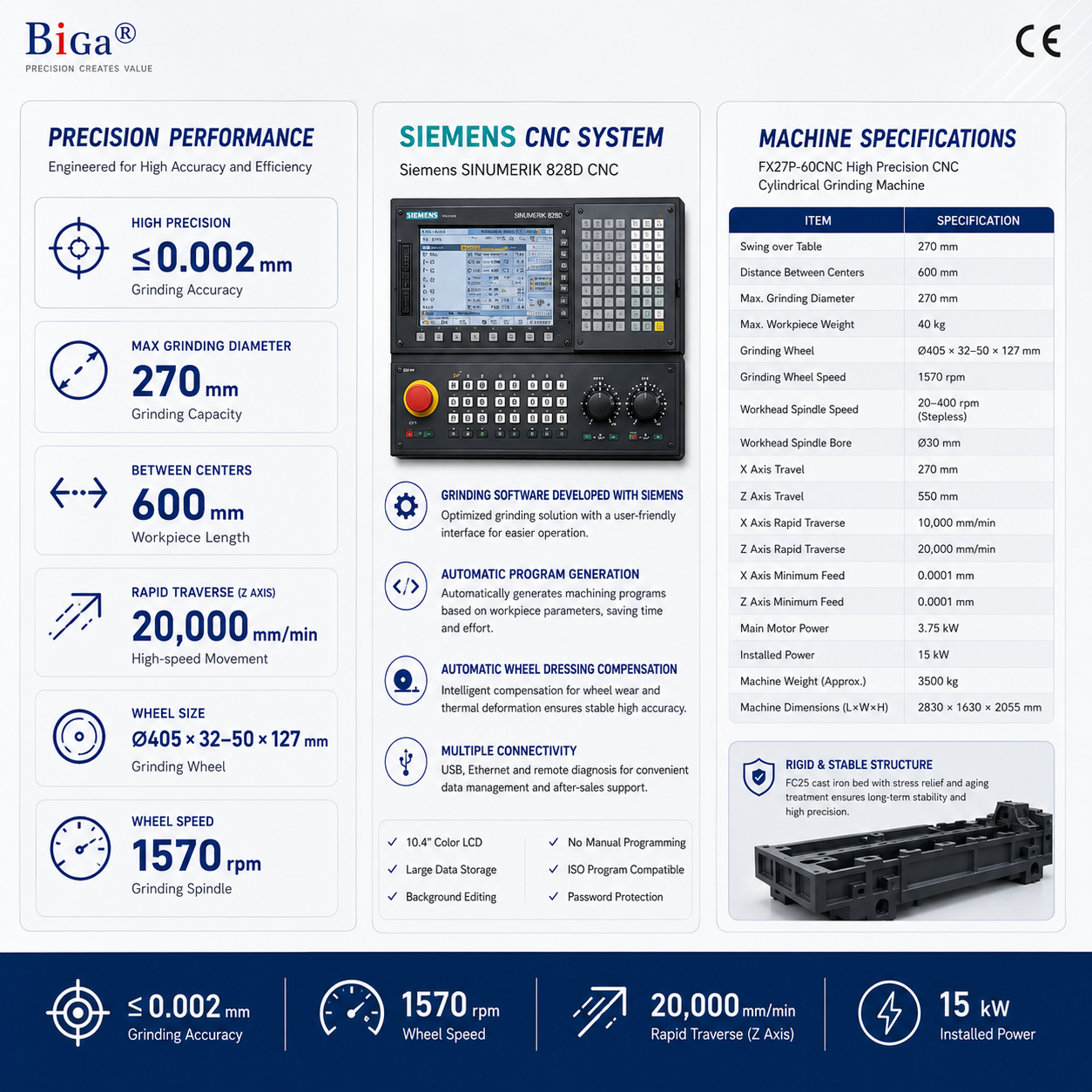

| Öğe | Özellikler |
|---|---|
| Model | FX27P-60CNC |
| Masa Üzerindeki Maksimum Salınım | 270 mm |
| Merkezler Arasındaki Maksimum Mesafe | 600 mm |
| Maksimum Taşlama Çapı | 270 mm |
| Maksimum İş Parçası Ağırlığı | 40 kg (Merkezler Arası) / 20 kg (Sadece İş Başlığı) |
| Taşlama Çarkı Boyutu (Dış Çap × Genişlik × İç Çap) | 405 × 32–50 × 127 mm |
| Taşlama Çarkı Hızı | 1570 devir/dakika |
| Maksimum Tekerlek Hızı | 35 m/s |
| Tekerlek Bakımı | Otomatik |
| X ekseni besleme çözünürlüğü | 0,001 mm |
| X ekseni hareketi | 270 mm |
| X ekseni Hızlı Geçiş | 0–10.000 mm/dakika |
| İş mili hızı | 10–650 devir/dakika |
| İş Başlığı Tipi | Canlı Merkez / Ölü Merkez |
| Merkez Konik | MT-4 |
| Punta Hareket Mesafesi (İsteğe Bağlı Hidrolik) | 40 mm |
| Punta Tipi | Manuel |
| Z ekseni besleme çözünürlüğü | 0,001 mm |
| Z ekseni hareketi | 550 mm |
| Masa Döndürme Açısı | +6° / -9° |
| Taşlama Çarkı Motoru | 3,75 kW |
| X ekseni Servo Motoru | 2,2 kW |
| Z ekseni Servo Motoru | 2,2 kW |
| İş Kafası Motoru | 0,37 kW |
| Soğutma Pompası Motoru | 0,75 kW |
| Yağlama Pompası | 1/4 HP × 2 |
| Hidrolik Pompa (İsteğe bağlı) | 0,75 kW |
| Yağlama Yağı | MOBIL #1409 veya ISO VG68 Eşdeğeri |
| Net ağırlığı | Yaklaşık 3.500 kg |
| Brüt ağırlık | Yaklaşık 3.800 kg |
| Paket Boyutları (Uzunluk × Genişlik × Yükseklik) | 2900 × 2600 × 1750 mm |
